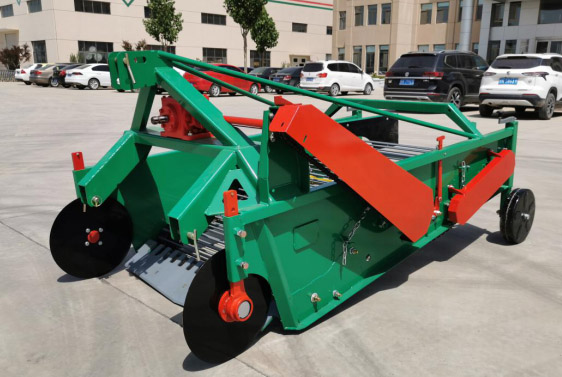

型号:4UX-120



        4UX-120型马铃薯收获机是的一种新型马铃薯收获设备。本设备能较好地适应于我国马铃薯种植农艺和生长特性要求,可实现挖掘、清土、铺放等功能,整个作业过程顺畅,可收获单垄双行或单垄单行马铃薯,作业效率高,本机用于马铃薯收获,可大大降低人力需求,减缓农村劳力不足,降低收获作业成本。

       作业时,收获机在拖拉机的驱(拖)动下,马铃薯秧与土一起被挖掘铲铲起;随着机具前行,铲起的马铃薯秧薯和土被推送到输送分离装置上,输送分离装置在运行中,因不断转动和有序抖动,输送分离装置上的马铃薯秧薯随着防堵塞装置旋转到输送链向上爬行的同时,其上的土壤由于输送链的抖动而被不断的清除;秧果上升至输送链高端后经左右两侧的集薯装置被成条的铺放在已收区地面上,以便晾晒与捡拾。

机器与拖拉机的挂接
1.将马铃薯收获机的配套拖拉机倒退对准马铃薯收获机中部,提升拖拉机下拉杆到适当高度,倒车至能与马铃薯收获机左右悬挂销连接为止。

2.装上收获机后,拖拉机把收获机提升起来,通过调整拖拉机左、右吊杠长短,使收获机达到左、右水平为止。同时用万向节把拖拉机的后输出轴与收获机的动力输入轴联接。用手盘动万向节,检查有无卡、碰现象。如有,应及时排除。将拖拉机的动力输出轴转速调至540r/min,准备作业。
3.拖拉机的操作按照拖拉机的使用说明进行操作。



操作与使用
1. 空机运转,设备应运转平顺流畅。
2.可根据需要调节振动大小,将支撑胶轮的螺栓松开,胶轮向上移动,振动变小,胶轮向下移动,振动变大。
3. 链传动装置处设有过载保护器,当收获机过载时,主被动侧之间会摩擦打滑,保护机器部件不受损坏。过载扭矩大小可通过调节螺母来调节,螺母按逆时针旋转时,过载扭矩变小,按顺时针旋转时,过载扭矩变大。注意三个螺栓的调整幅度要一致。
4. 下地前,调节好拖拉机的三点悬挂与限深轮的高度,并且将其锁紧,使挖掘铲的挖掘深度在20~30厘米之间。
5. 挖掘时,在确保挖掘铲能把马铃薯挖起时,将挖掘铲调至最浅,以保证明薯率,但不能有漏挖、挖偏现象,否则会有较多的马铃薯损失。
6. 在道路行走时,拖拉机的行走速度≤10km/h,将后输出轴停止;作业时,要随时检查作业质量,根据作物生长情况和作业质量随时调整行走速度与输送链的提升速度,以确保最佳的收获质量和作业效率。 一般情况下,建议作业速度2~5km/h,输出转速540r/min。



希森天成4UX-120马铃薯收获机主要技术参数

项目

单位

4UX-120

结构型式

/

三点悬挂式

外形尺寸(长*宽*高)

mm

2548*1480*1193

机器质量

kg

558

配套动力

kw

≧50

工作行数

/

1垄2行

作业幅宽

mm

1200

适用垄宽

mm

≦1200

最大挖掘深度

mm

300

作业速度

km/h

3~7

纯工作时间生产率

hm2/h

≧0.25

明薯率

%

≧96

伤薯率

%

≦1.5

破皮率

%

≦2

输送(分离)装置型式

/

双层齿形带栅格式

挖掘铲型式

/

组合式平铲
