型号:3WP-1200



       随着国家对农业机械加大的投入补贴,现代化的植保机械正在进入农民的手中。植保机械的出现解决了劳动力的不足,提高了生产效率和农业机械的精准度。植物保护是农林生产的重要组成部分。是确保农林业丰产丰收的重要措施之一。根据现有植保机械发展状况,我司研发出一款适用于大田农作物的植保机械——3WP-1200喷杆式喷雾机。

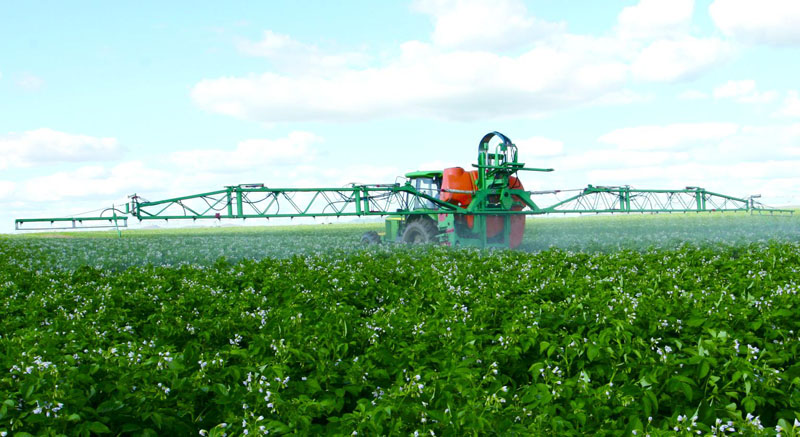

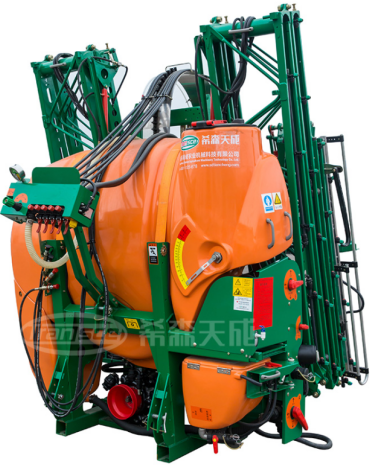

       3WP-1200喷杆式喷雾机是以拖拉机为动力,装有喷杆或吊杆(竖喷杆)的喷雾机。其移动方便、喷幅宽、喷洒均匀、效率高,是一种理想的大田作物植保机械,在我国广大农业地区发挥着巨大的作用。适用于大面积低矮农作物的田间喷药。该喷杆式喷雾机设有喷杆液压自动升降、折叠系统,喷杆平衡系统,喷杆保护装置,精确配药装置,罐体药瓶清洗装置,文丘里式搅拌系统,喷雾稳压系统,分段控制系统,多级过滤系统及防滴装置。该喷杆式喷雾机可实现一键式操作,喷杆平稳升降,依次展开、折叠,围绕重心自由摆动,突破了大型喷杆式喷雾机受地势影响大,工作不稳定,喷杆控制、折叠困难等技术难题;喷杆末端保护装置有效地保护了喷杆及远端不易观察的物体;独立的配药、加药系统,保证了药液浓度的精准性;文丘里式搅拌系统保证了药液的均匀性;罐体、药瓶清洗系统及药液防滴装置控制药物残液对环境的污染;稳压、分段控制及多级过滤系统保证了喷洒的合理性、均匀性,保证了喷洒质量。

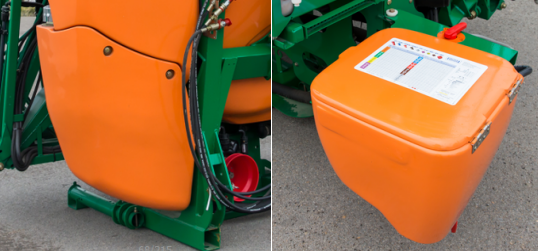

药液箱:用于盛放所喷施药液,里面安装有射流搅拌器与清洗喷头。药箱容量为1200L.

清水箱:用于药罐及喷雾系统的清洗,保持系统的清洁,防止对环境的污染。此外,防冻液也可通过该清水箱加注与喷雾系统中。

液泵:我公司所用液泵为隔膜泵,其为喷雾系统的动力源,介质通过其加压后进行喷雾、搅拌和清洗。除此以外,还可通过该泵加水、加药。

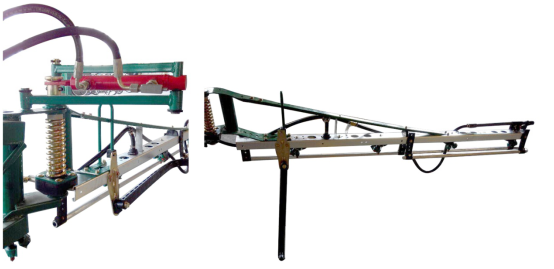

喷杆:喷杆通过升降架吊挂于机架上,共有九节组成,用于固定喷头体。左右各四节,运输或地头转弯时,其向后折叠后,固定于机架上;喷雾作业时,伸展后,升降至适当高度进行工作。

喷雾控制系统:喷雾控制系统主要由球阀、调压阀、分配器、过滤器、搅拌器、喷头、压力表、PVC管、胶管等组成,其主要用来控制喷雾量、喷雾压力、加水、加药、搅拌、清洗等。具体操作详见作业前与作业过程中的调整。

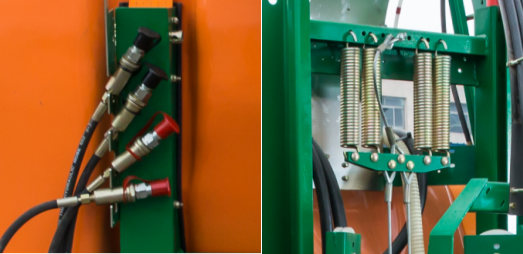

液压控制系统:液压控制系统主要由流量控制阀、行程开关、油缸、液压锁、调压阀、液压胶管等组成,其主要用来控制喷杆的平衡、升降、折叠、伸展与锁定。具体操作详见作业前的基本调节。

喷头:此喷头的喷射角度均为110度扇形,主要用于水洗喷淋,消毒喷药打药,降温。此款喷嘴有独立开关,可单独控制单个喷头闭合。


技术创新点:

1、节能环保

        3WP-1200型喷杆式喷雾机设有独立配药箱,配比准确,浓度均匀;独立药瓶药罐清洗装置,清洗后打入药罐,提高药物利用率,控制环境污染;独立文丘里式搅拌系统,保证浓度均匀,提高药物利用率,降低药害的产生;设有防滴装置,防止滴液,减少药害、环境污染 。

2、操控性

       3WP-1200型喷杆式喷雾机喷杆操控采用液压技术,一键式操作,操作简便,安全稳定。喷杆升降采用公司专利技术(液压油缸与拉簧的组合),一键式操作,升降平稳;喷杆折叠采用公司专有液压操控技术,使喷杆由内到外依次有序展开,收起时由外到内依次收起,使整个喷杆平衡,稳定,安全系数高,操作简便。

3、喷杆喷雾机用喷杆折叠控制技术

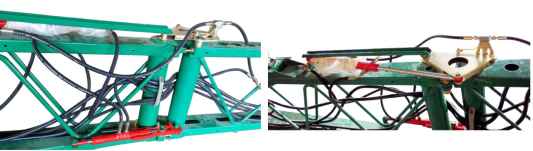

       目前市场上还没有针对喷杆折叠的喷杆折叠控制系统,由于喷杆过长,在放置、转向过程中不方便。于是,我们根据同类产品所存在的缺陷,研制了喷杆折叠控制技术。它包括三角板、液压油缸,所述三角板包括固定顶点、主动顶点和被动顶点,所述三角板与被折叠喷杆在固定顶点处铰接,与液压油缸的输出端在主动顶点处铰接,与折叠喷杆在被动顶点处铰接,所述液压油缸的油缸铰接在被折叠喷杆上。所述被动顶点与折叠喷杆之间设有连接杆,所述连接杆的一端铰接在被动顶点上,另一端通过铰接轴铰接在喷杆喷雾机的折叠喷杆上。所述连接杆是弯的,当折叠喷杆折叠时,所述连接杆的弯曲点位于其两端点的连线前方。所述铰接轴安装于折叠喷杆上,在喷杆铰接轴的对侧,当折叠喷杆时,铰接轴始终位于主动顶点与被动顶点连线的内侧,固定顶点与被动顶点连线的外侧。由于采用了液压油缸为动力,在液压油缸的带动下,折叠喷杆围绕固定顶点可以做180°转动,并且运动平稳,使两个喷杆缓慢平稳地折叠到一起。

4、喷杆喷雾机用末端喷杆保护技术

       当喷杆喷雾机作业时,旋转轴在液压杆的作用下不能转动,这时如果末端喷杆喷到障碍物,末端喷杆受到向前的力量撞击,就会产生向前或向后的旋转力,固定块的凹槽从横向杆滑过使末端喷杆向前或向后转动,减缓了障碍物对末端喷杆的冲击力,保护了喷杆喷雾机或者障碍物的安全,当障碍物消除时,在弹簧的作用下,末端喷杆又回归原位。该装置结构简单,防护效果明显。



5、喷杆喷雾机用锁定系统

       当喷杆伸展时,液压油缸的缸杆为伸出状,锁止杆落入喷杆固定铰接块的卡槽中,将喷杆固定铰接块锁住,使其不能够围绕重心轴摆动,实现喷杆的锁定状态,使其不能摆动,防止由于伸展不同步而造成喷杆及机具的损坏,直到喷杆两侧都完全打开,此时两侧平衡,喷杆重心与重心轴轴心重合,由于液压压力的升高,液压油缸的缸杆收缩,锁止杆脱离喷杆固定铰接块的卡槽,喷杆及喷杆固定铰接块可绕重心轴摆动,将行走机械的晃动对喷杆的影响降至最小;当喷杆折叠时,液压油缸的缸杆伸长,锁止杆落入喷杆固定铰接块的卡槽中,将喷杆固定铰接块锁住,使其不能够围绕重心轴摆动,实现喷杆的锁定状态。这样就实现了施药作业时,喷杆可绕其重心轴摆动,而伸展、折叠时,又将其锁定,使其不能绕重心轴摆动,既保证了施药效果,又保证了喷杆及机具的安全。

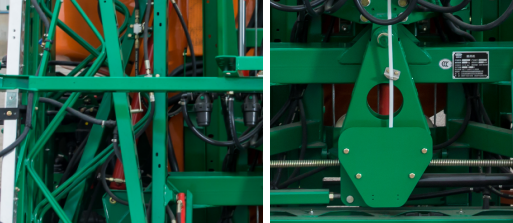

部分配件展示:




希森天成3WP-1200喷杆式喷雾机技术参数

项目

单位

参数指标

结构型式

/

三点悬挂式

外形尺寸(长*宽*高)

折叠状态

mm

2150*2370*2900

喷杆展开长度

mm

20800

整机净质量

kg

1160

配套动力

kw

73.5—132.3

喷雾系统工作压力

mpa

0.2-0.5

药液箱额定容量

L

1200
